دانلود انیمیشن های سه بعدی جالب از مونتاژ و طرز کار موتور و سیستم متغیر سوپاپها







دانلود انیمیشن موتور بنزینی:

Gasoline Engine (Ideas Animation).mpg  >>  83MB





دانلود انیمیشن سیستم متغیر سوپاپها:

DISTRIBUCION VARIABLE.avi  >> 17MB


برچسب‌ها: طرز کار, انیمیشن, موتور
نوشته شده توسط جواد ولایی در دوشنبه بیست و هفتم خرداد 1392 ساعت 3:12 PM | لينک ثابت |

عکسهایی از نشاکاری با ماشین نشاکار نیمه اتوماتیک پیاز




برچسب‌ها: نشاکاری, ماشین نشاکار, نیمه اتوماتیک, پیاز
نوشته شده توسط جواد ولایی در پنجشنبه سوم اسفند 1391 ساعت 2:45 PM | لينک ثابت |
در زیر نمایی از دیفرانسیل تراکتور طراحی شده برای شما دوستان هدیه می گردد

محفظه دیفرانسیل در حال برش خورده نشان داده شده دوستانی که فایل CAD آنرا نیاز دارند، فایل با فرمت stp با آنها تبادل می شود. (البته حتی اگر تعداد کمی از دوستان همکاری کنند آنرا در وبلاگ قرار خواهم داد!)

با کلیک روی عکس زیر آنرا در نمای درشت مشاهده کنید.

نظر هم یادتون نره!

Differential Cutaway


برچسب‌ها: طراحی, طرزکار, دیفرانسیل
نوشته شده توسط جواد ولایی در پنجشنبه بیست و سوم شهریور 1391 ساعت 10:12 PM | لينک ثابت |

تصاویری از ماشینهای برداشت هویج ، پیاز و کلم

Carrot harvester ماشین برداشت هویج



onion harvester ماشین برداشت پیاز

Cabbage harvester ماشین برداشت کلم

شرکت تولید کننده : http://www.asa-lift.com



نوشته شده توسط جواد ولایی در شنبه هفتم مرداد 1391 ساعت 10:52 PM | لينک ثابت |
دانلود انیمیشن سه بعدی  طرز کار بیلر استوانه ای با کیفیت عالی

از  لینک زیر انیمیشن طرزکار بیلر ، قابل دسترس است

صحنه هایی از انیمشن در عکس زیر نمایش داده شده است











قالب : WMV

مدت زمان : 00:02:07

ابعاد فیلم : 1280x720 px

حجم : 79.5 MB

لینک دریافت : http://www.masseyferguson.us/Library/upload/Massey-Ferguson-2800-Baler-Animation.wmv

برای دریافت ویدئوها بیشتر به لینکزیر مراجعه شود.

منبع: http://www.masseyferguson.us/download_center/videos

نوشته شده توسط جواد ولایی در سه شنبه سوم مرداد 1391 ساعت 1:39 PM | لينک ثابت |

دانلود ترسیمات و دیاگرام های نمونه برای طراحی گیربکس

برای دیدن نقشه ها بر روی دکمه SAVE کلیک راست کرده و Open Link in New Winclow را انتخاب کنید



Gear Box Drawings / Diagrams

Spur gears and gearboxes:

Spur gear dimensioning

Single stage gearbox

Helical and bevel gears and gearboxes:

Worm gearbox, single and double stage gearboxes

Bevel gear set

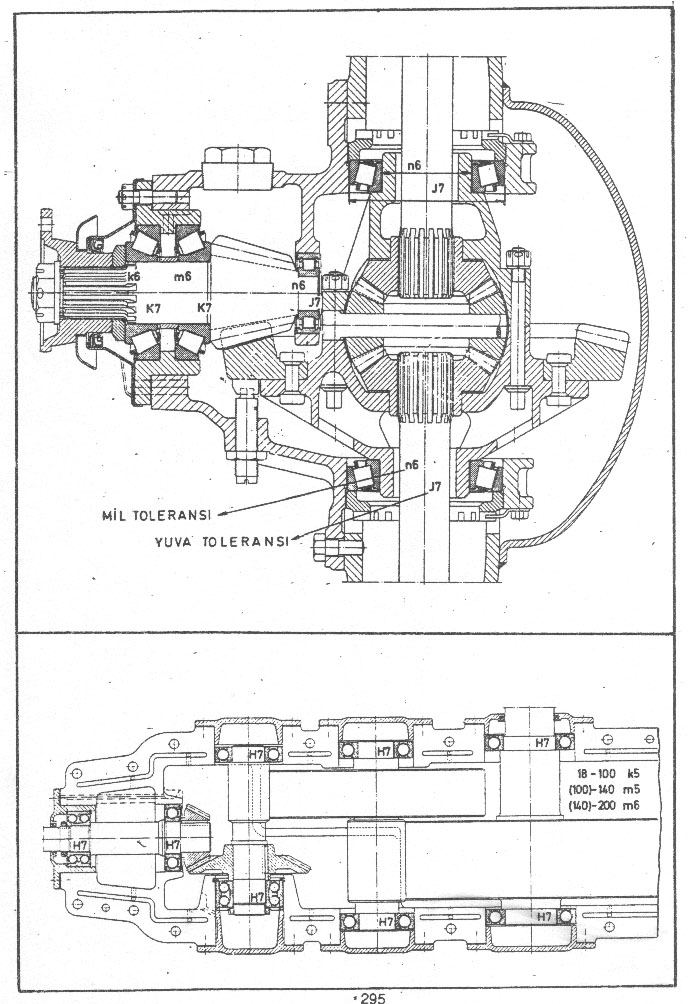

Differential gearbox

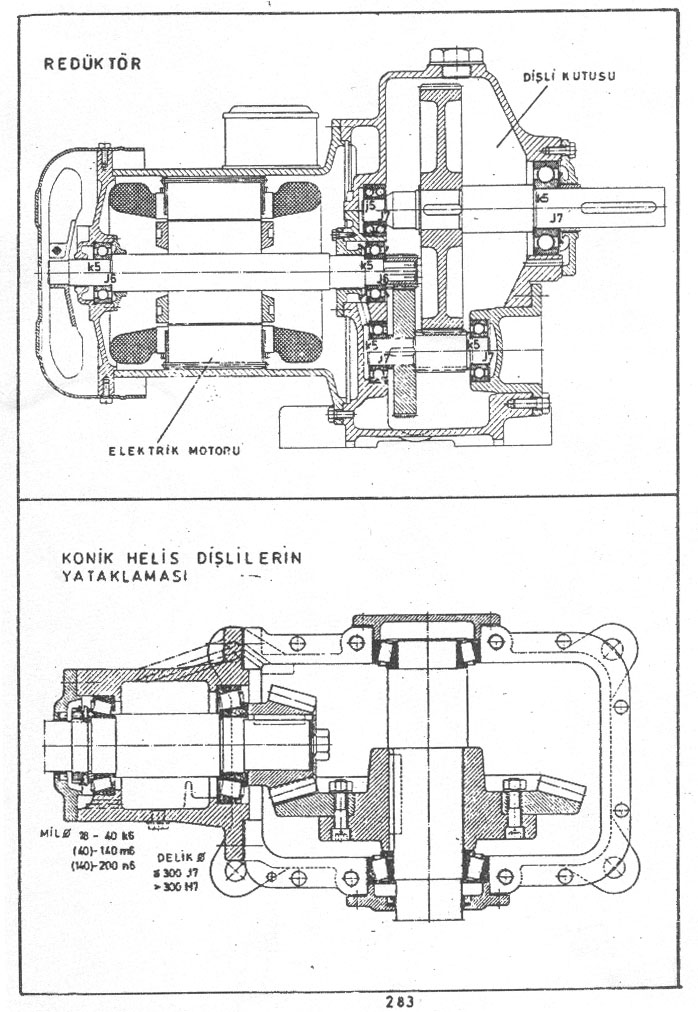

Motor with gear reduction unit and right-angle bevel gear drive

Automotive gearbox & clutch

Exploded view of an automotive box

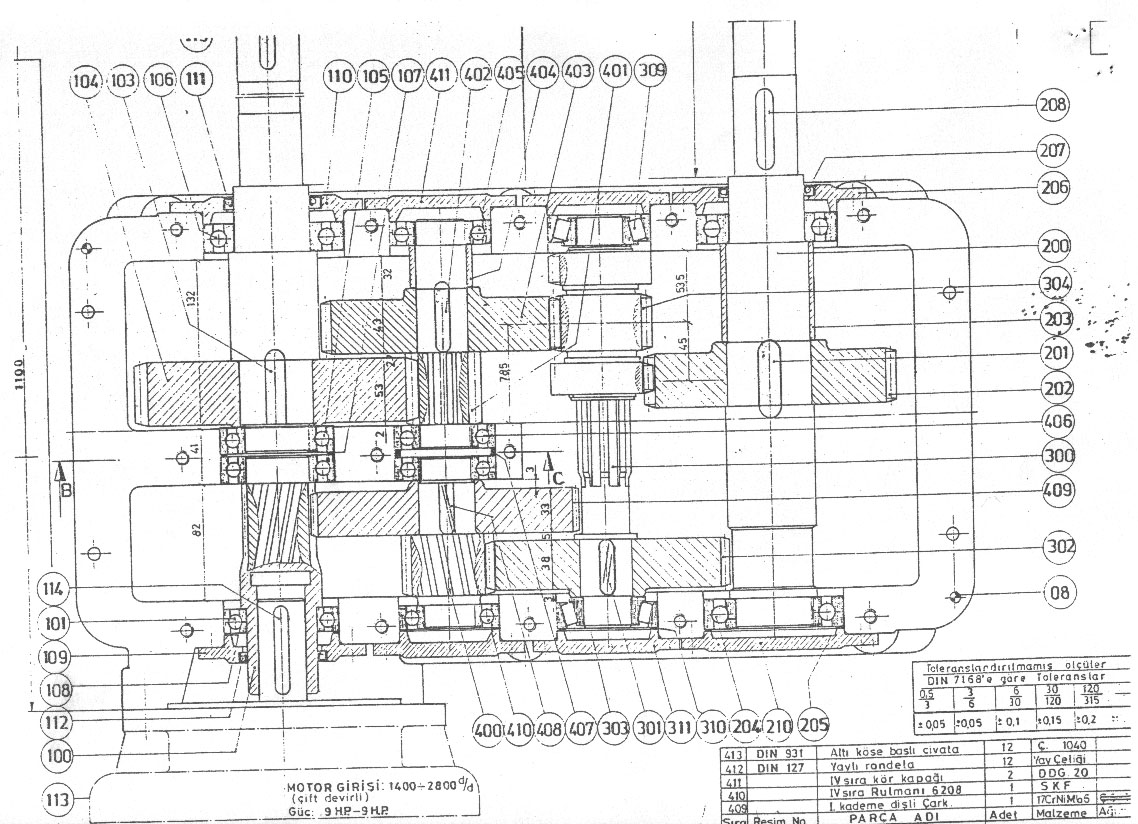

Gearbox3

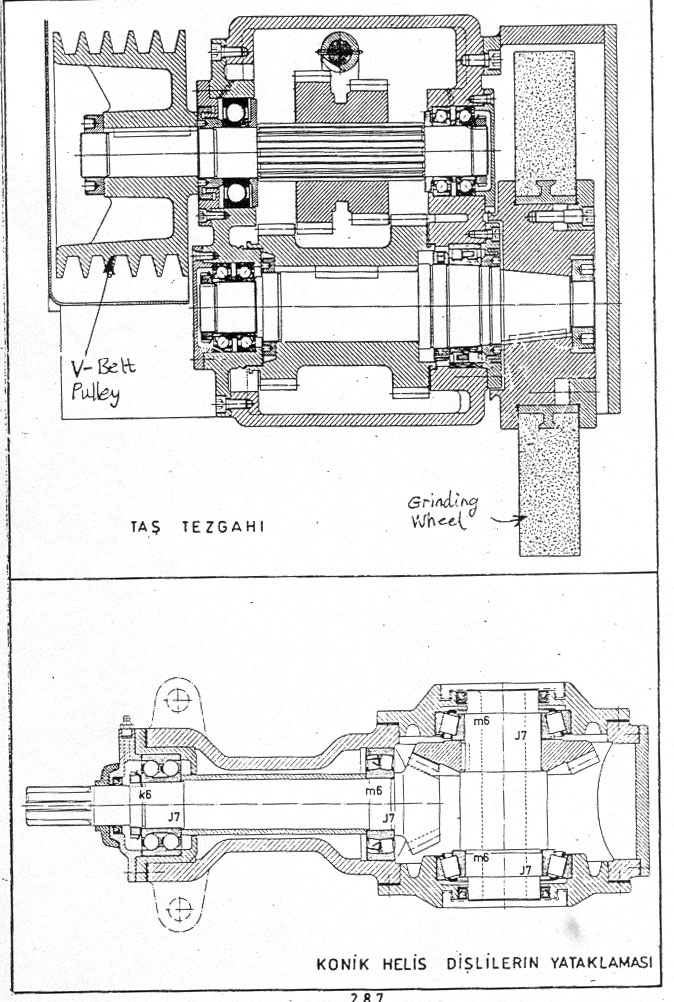

Grinding_machine_gearbox and right-angle bevel gear drive

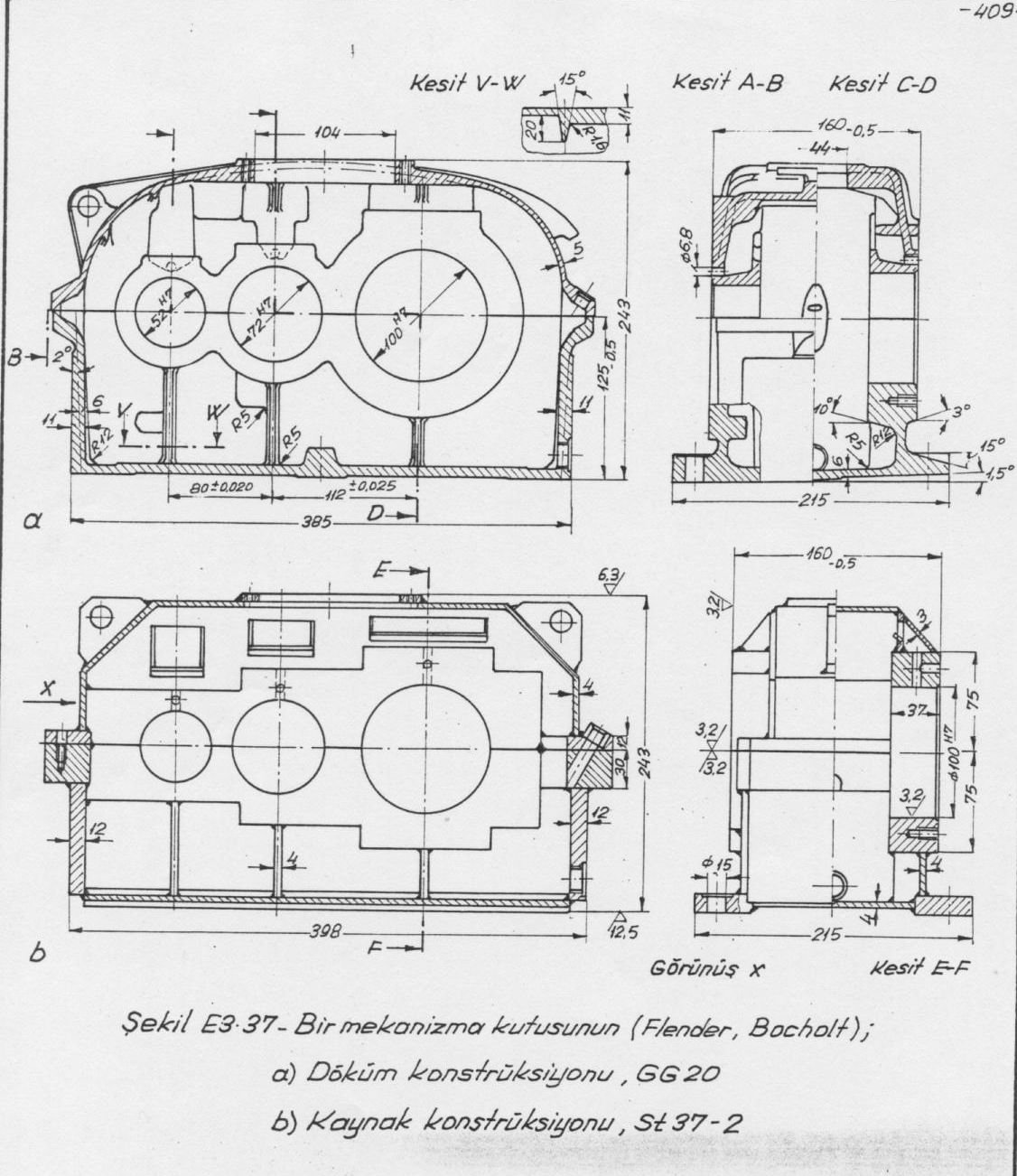

Gearbox housing details

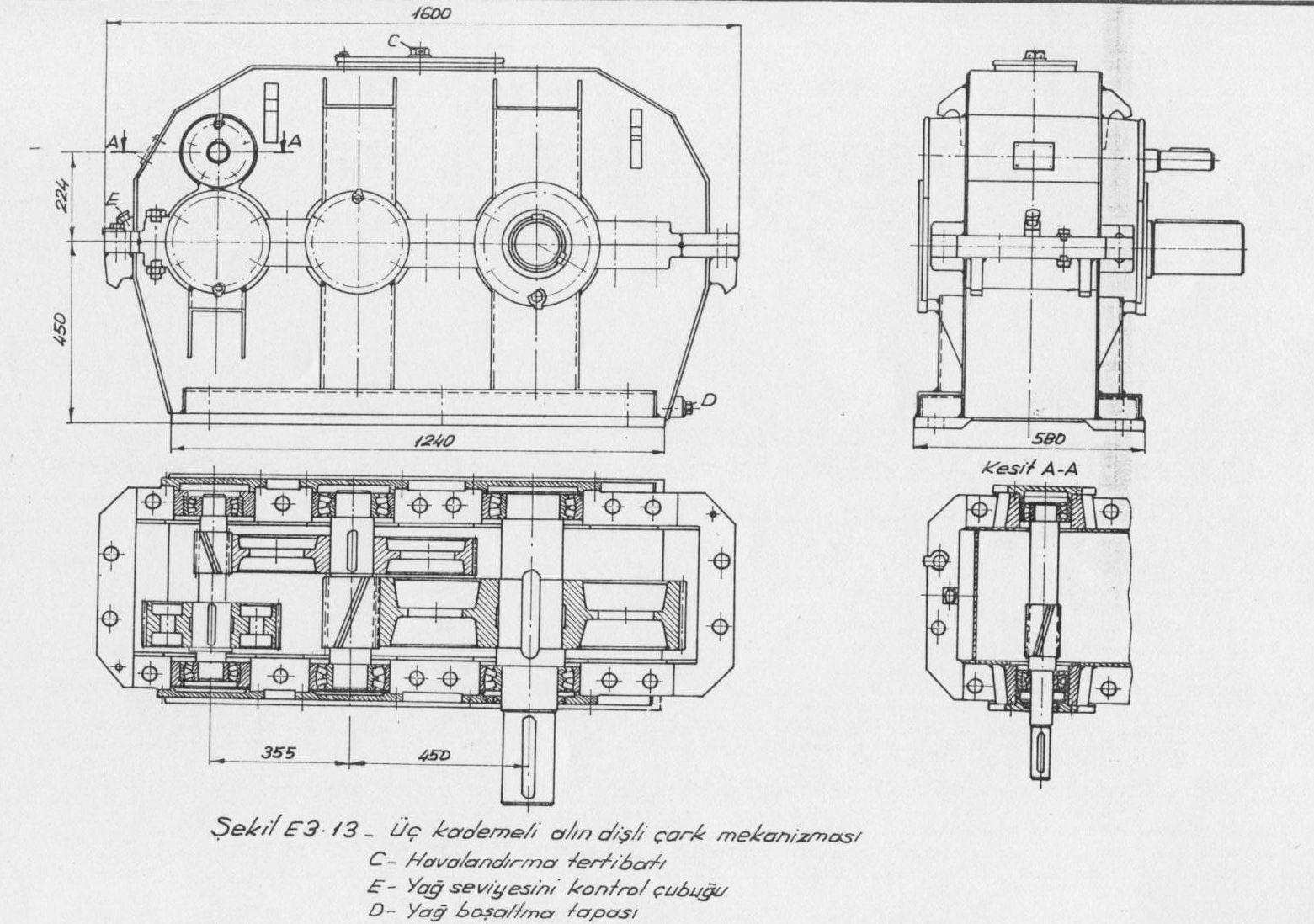

3-stage gearbox

5-speed gearbox

Lathe spindle gearbox

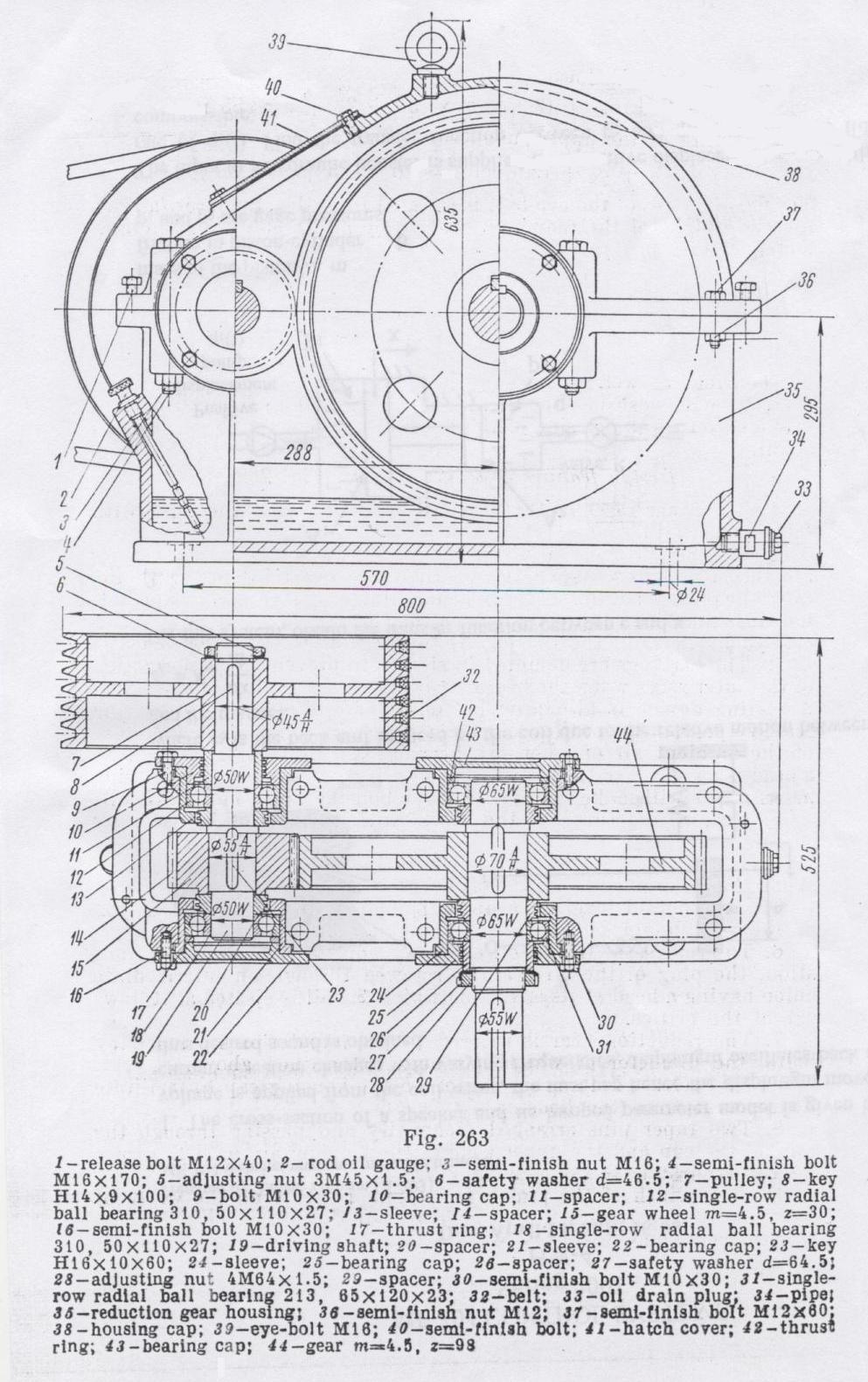

Double Output Gearbox for a V-Belt Drive

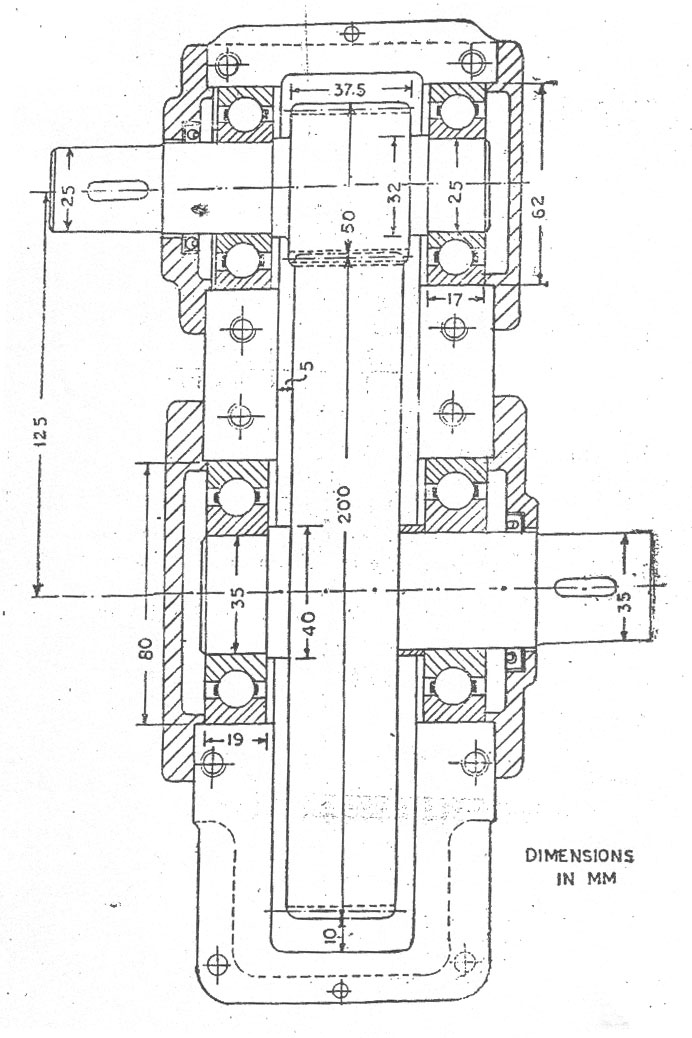

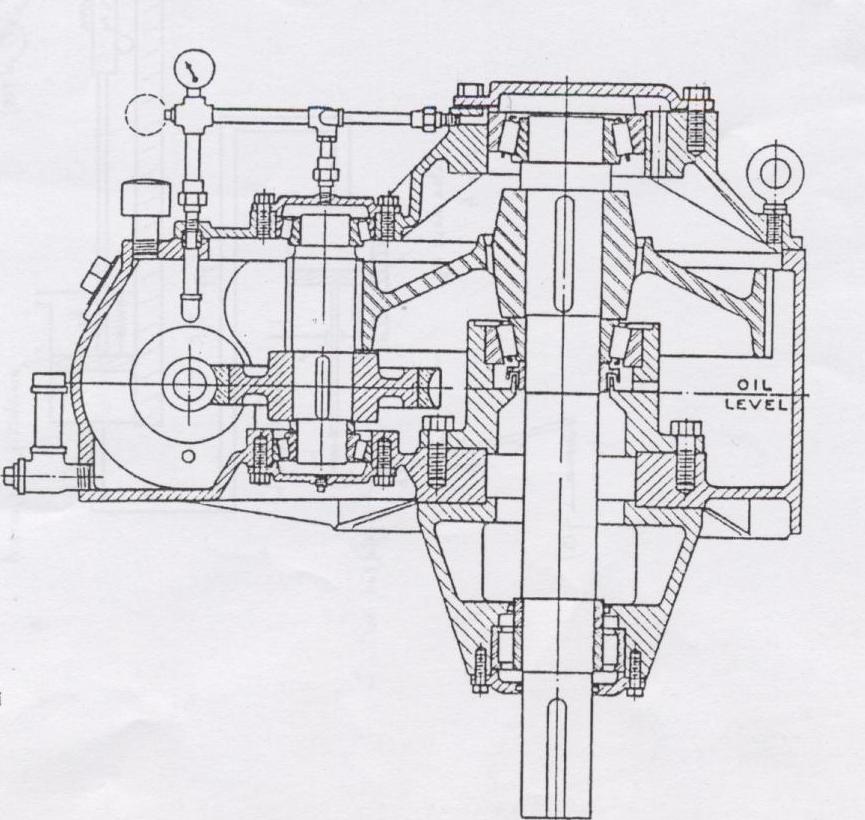

Single Step Gearbox

Worm gears and gearboxes:

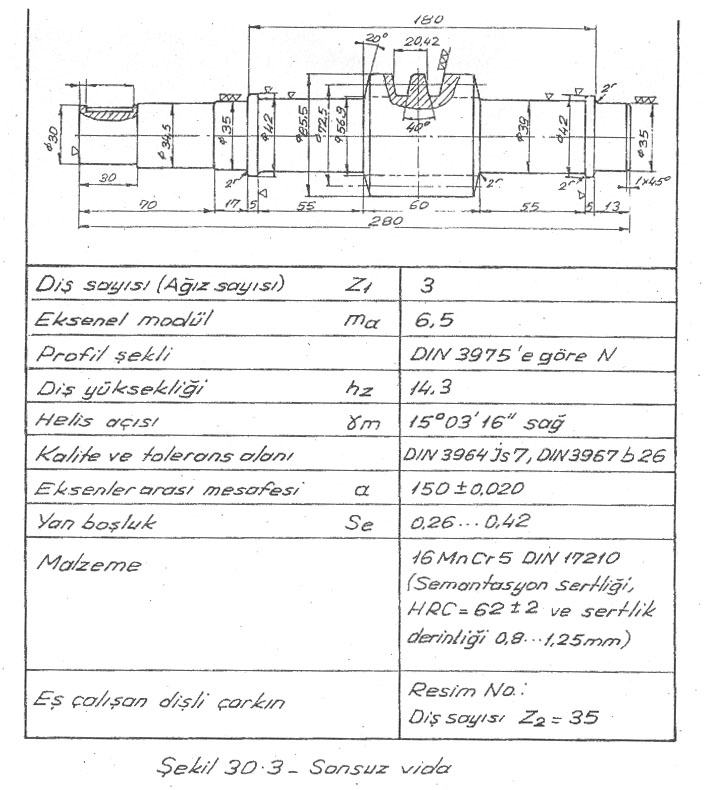

Worm dimensioning

Worm gear dimensioning

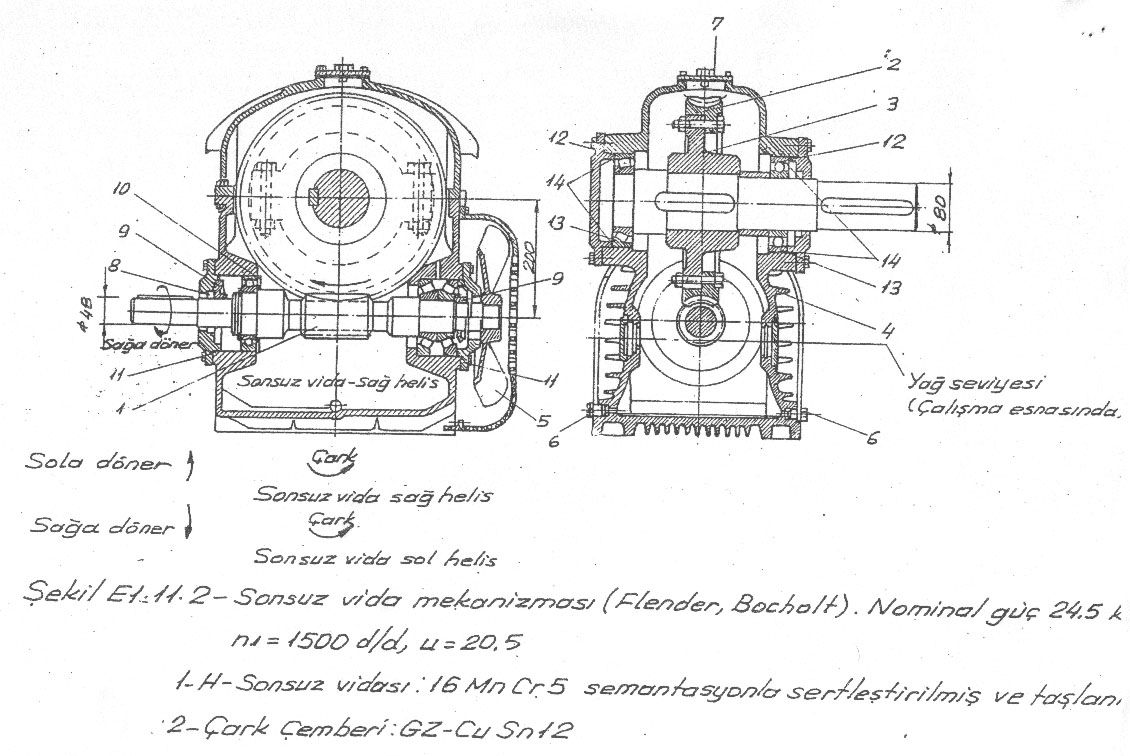

Worm gear set

Worm gear set2

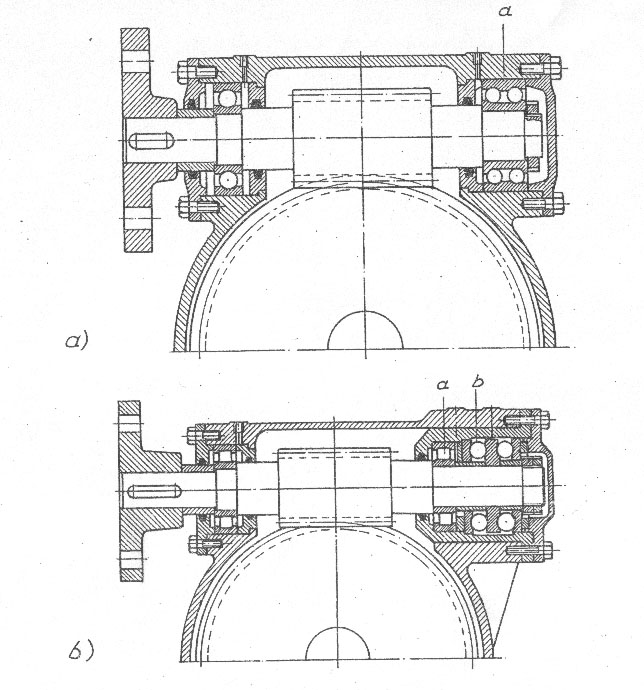

Worm gear set3

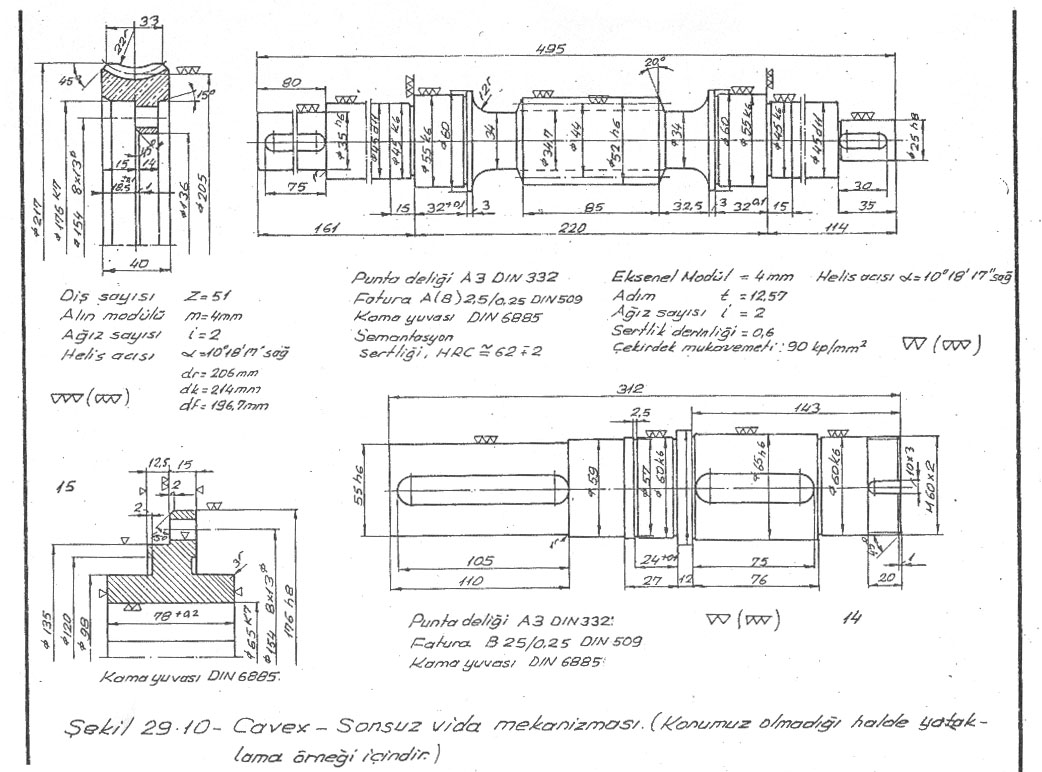

Cavex worm gear mechanism

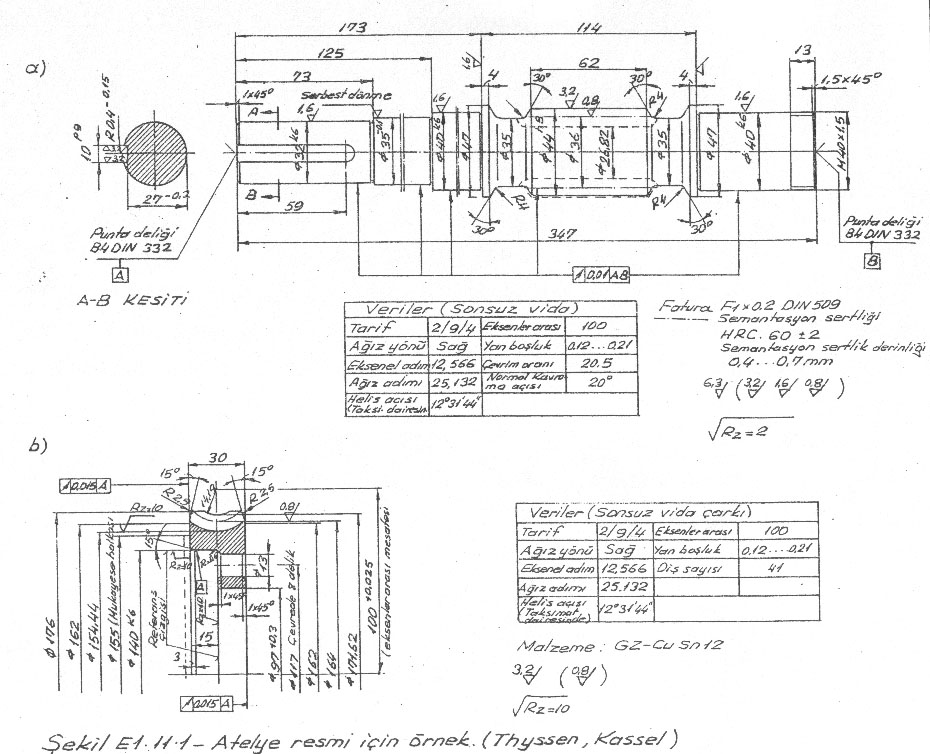

Detail drawing of a worm gear set

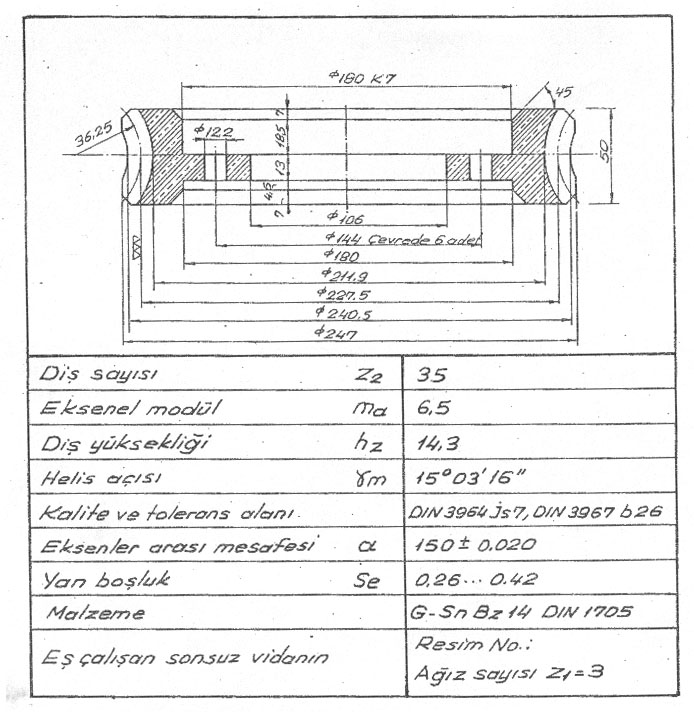

Worm gear dimensioning

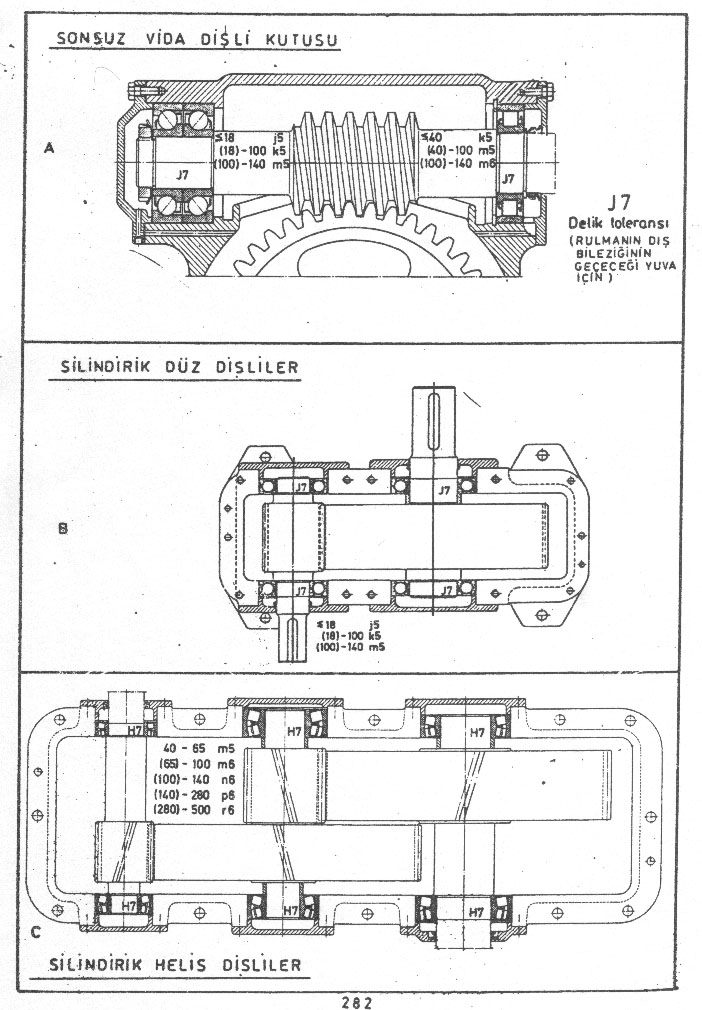

Bearing Mounting Arrangements:

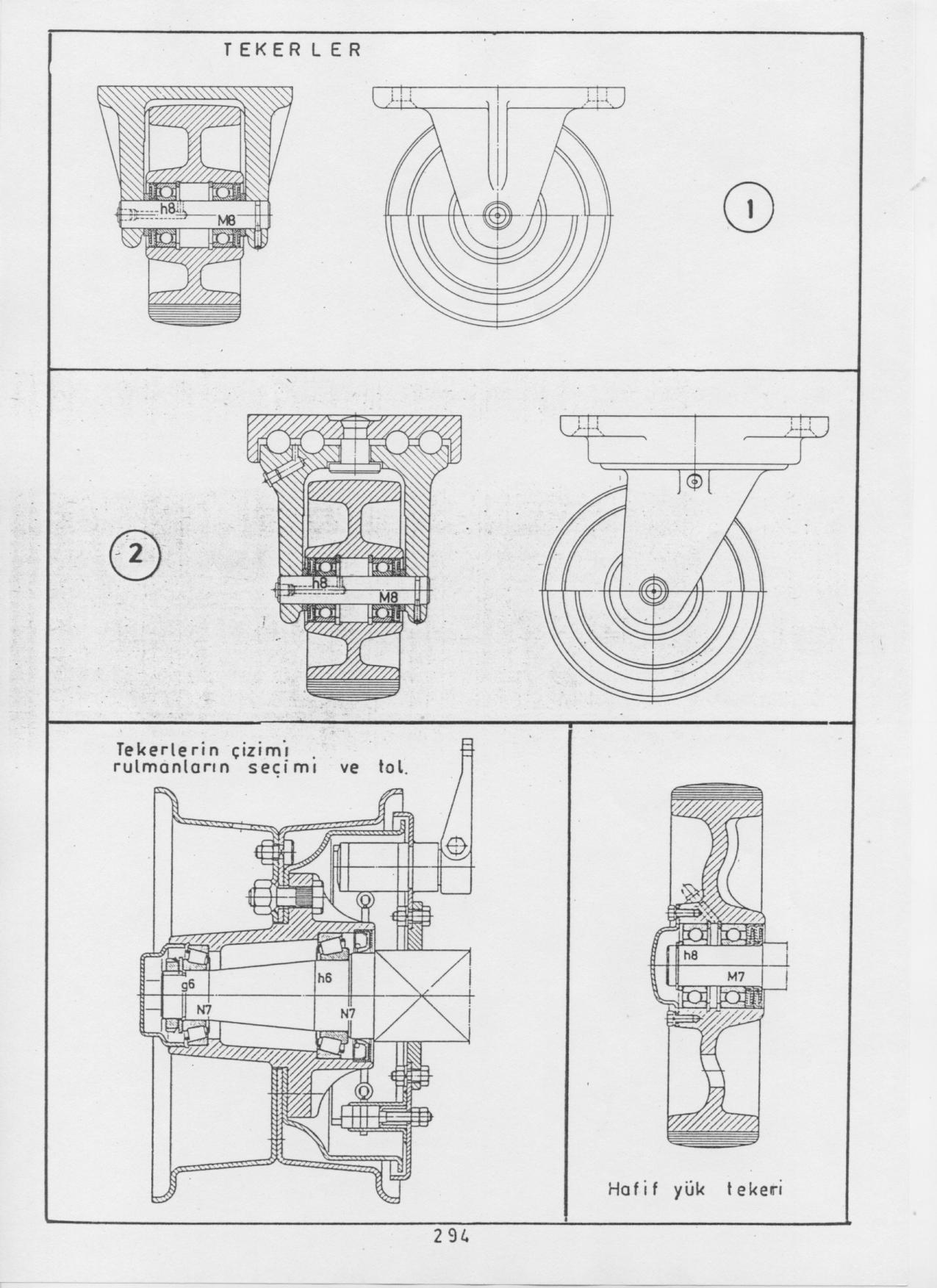

Wheel & axle bearings

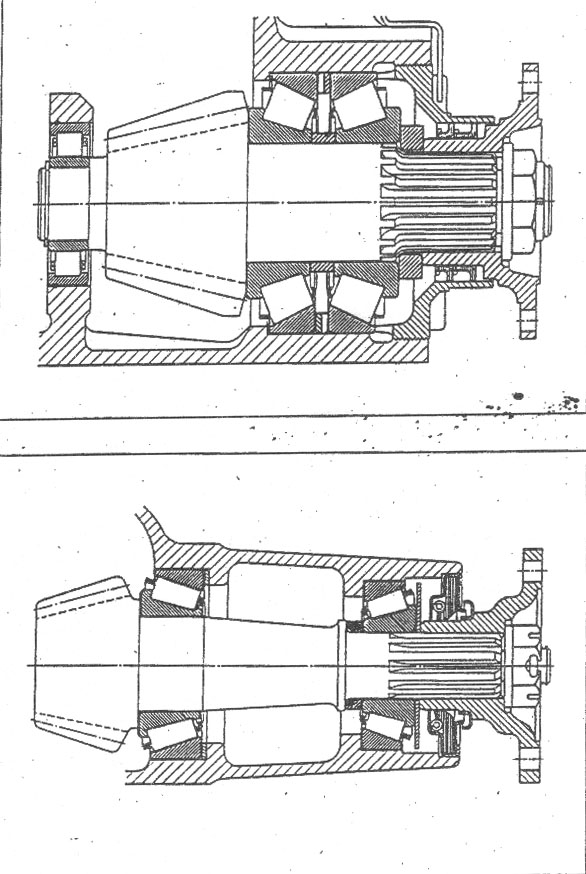

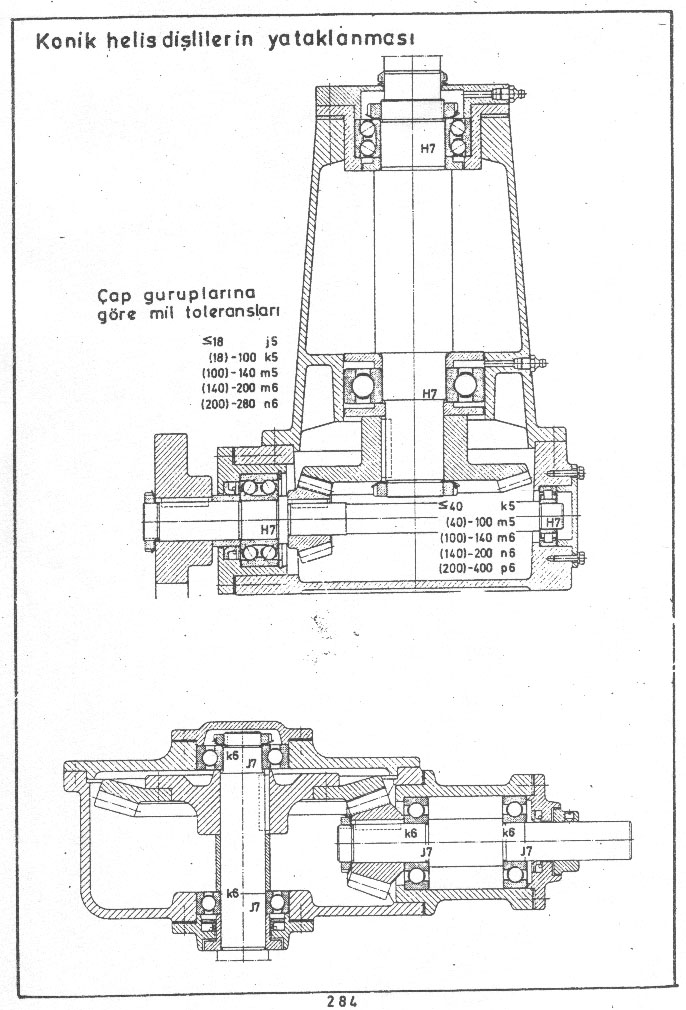

Bevel gear shaft bearings

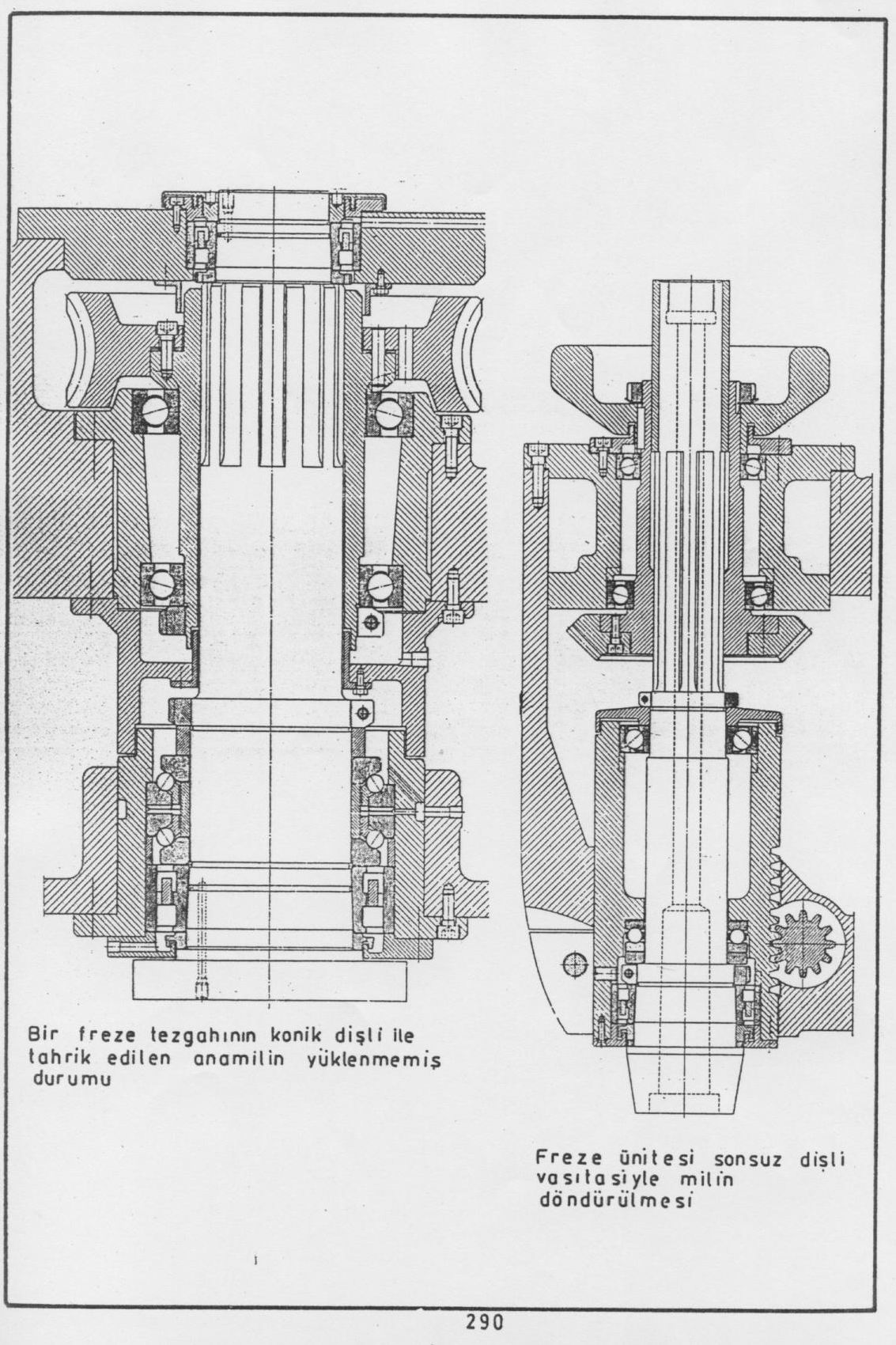

Drilling machine spindle bearings

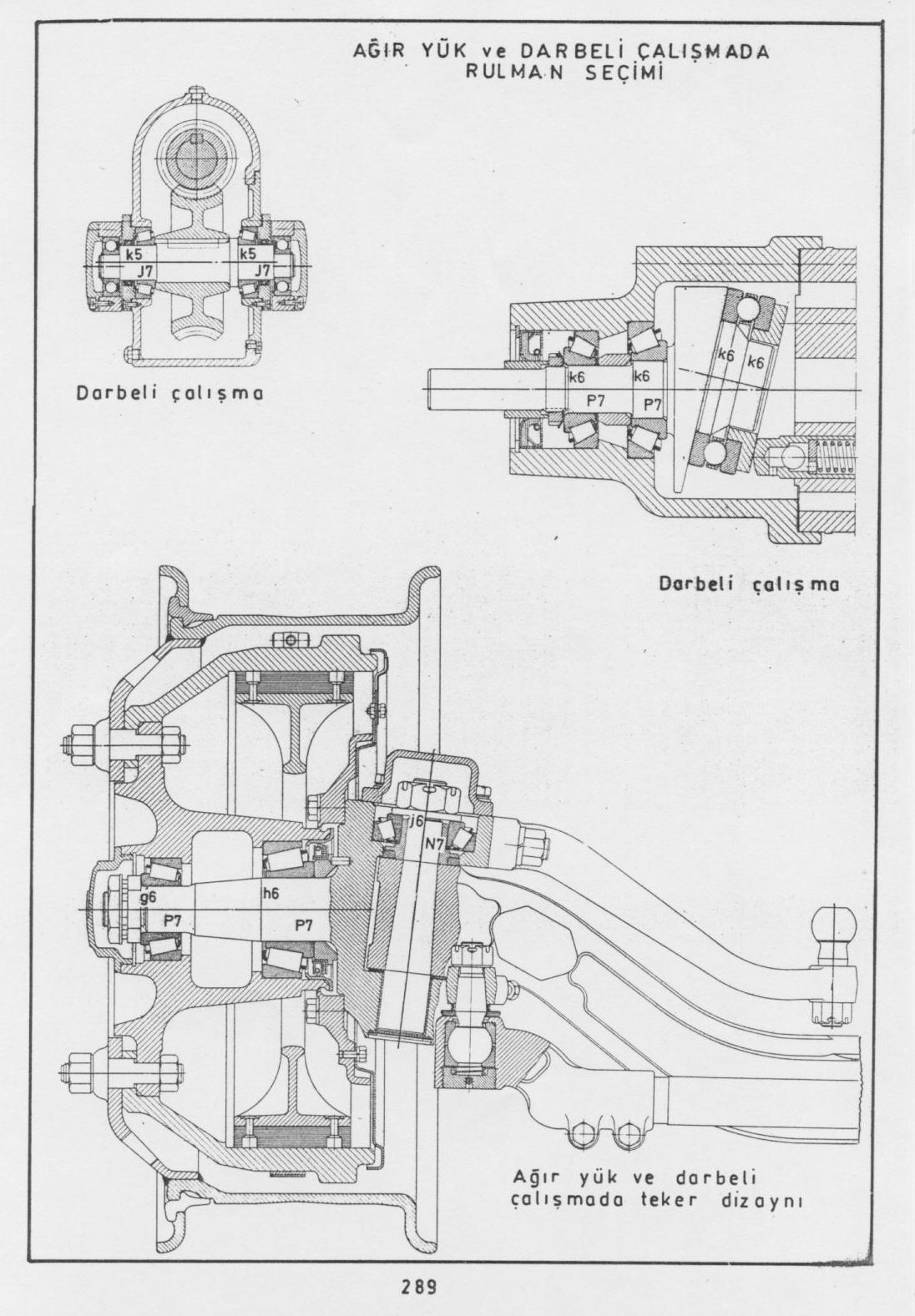

Gear shaft & axle bearings

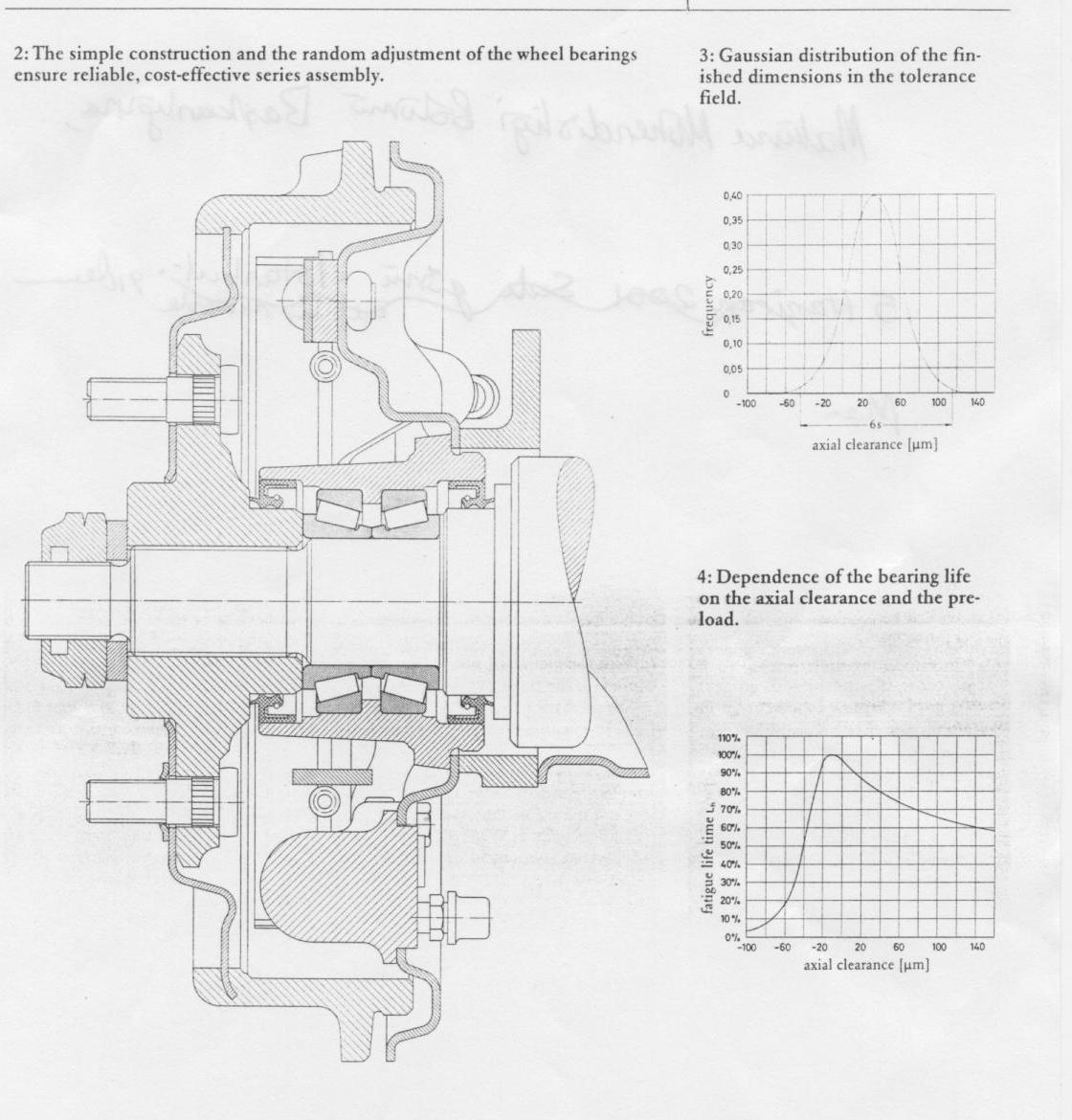

Wheel bearing

Other applications:

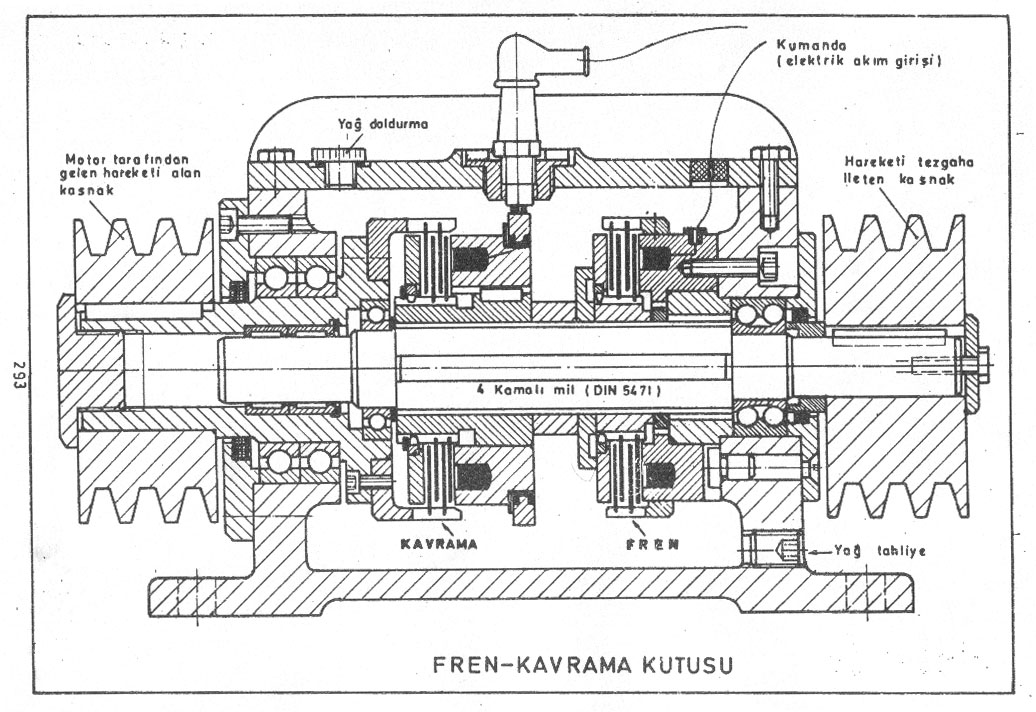

Brake clutch box

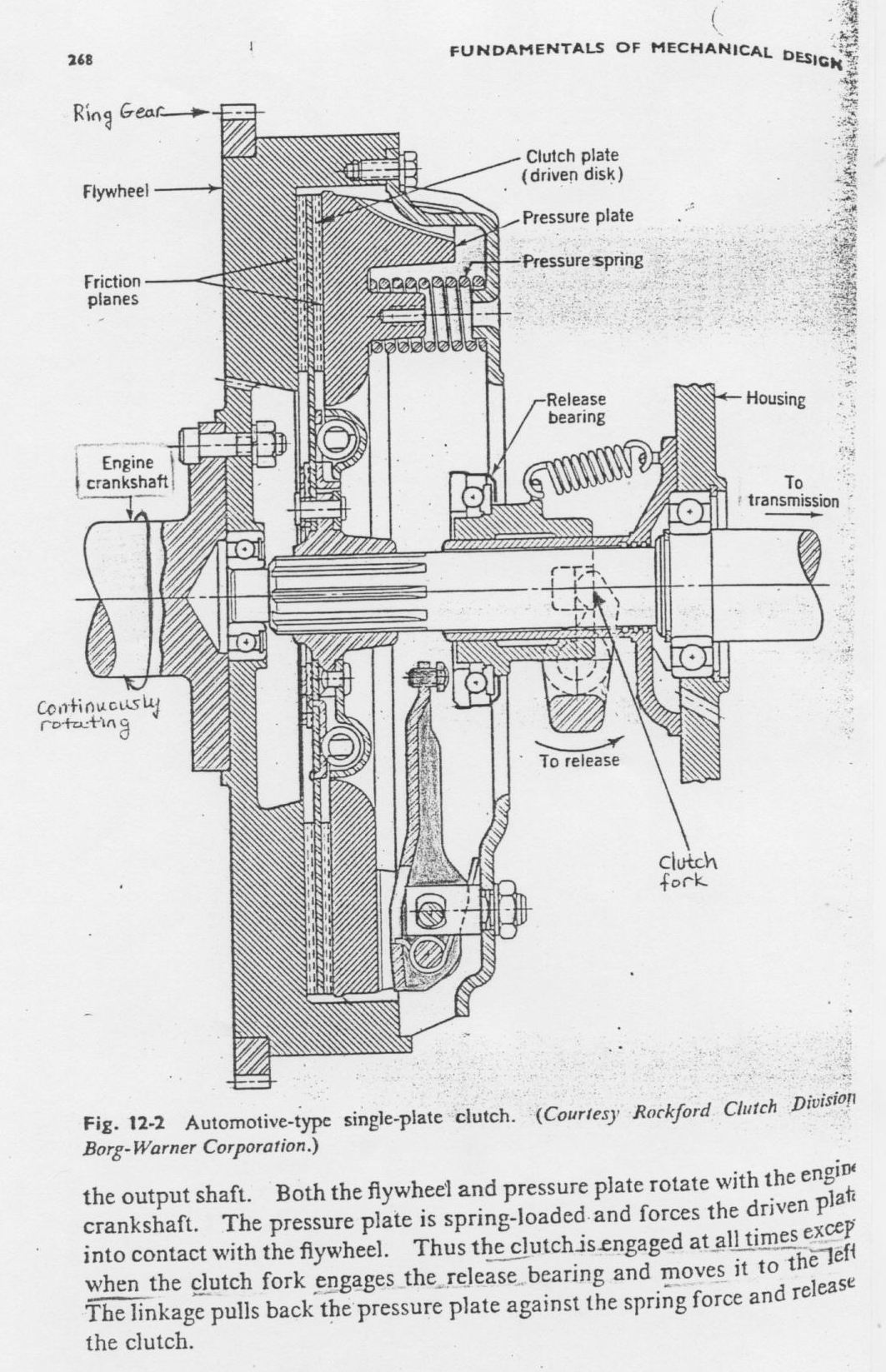

Automotive clutch



منبع: http://www.cobrettiviperv8.com/gearboxes.html

نوشته شده توسط جواد ولایی در یکشنبه بیست و یکم خرداد 1391 ساعت 0:3 AM | لينک ثابت |
طرزکار و طراحی چنگه ی دوار (Power Harrow)

شکر خدا در آزمون کارشناسی ارشد رتبه نسبتا خوبی گرفتم و مطمئناً دعاهای خیز شما تاثیر گذار بود

به خاطر همین فایل های CAD چنگه دوار و همچنین انیمیشن طرزکار اون را برای شما در وب قرار دادم

محتوای فایل فشرده شامل فایل step که در کتیا و سالیدورکس قابل اجراست (با دراپ اند دراپ فایل را به محیط نرم افزار وارد و منتظر تبدیل شدن آن باشید) و تعدادی تصویر و کلیپ  چنگه دنده ای دوار است.





موارد کاربرد این ماشین:

به صورت مستقل پشت تراکتور نصب شده و سطح زمین بهتر از دیسک و کولتیواتور هموار و نرم و آماده می کند

 و یا در دستگاه های کاشت مرکب در قسمت جلوی ماشین نصب شده و انجام وظیفه می کند.



دانلود نقشه ایزومتریک انتقال قدرت دستگاه :

http://iranmechanization.persiangig.com/Archive/Power-Harrow/Power%20Harrow_Draw.TIF

قالب فایل : RAR

حجم فایل : 4.4 مگابایت

لینک دریافت  :

 http://iranmechanization.persiangig.com/Archive/Power-Harrow/Power%20Harrow%20%28Javad%20Valaie%29.rar


برچسب‌ها: طرزکار, طراحی
نوشته شده توسط جواد ولایی در چهارشنبه دهم خرداد 1391 ساعت 2:34 AM | لينک ثابت |

طرزکار و طراحی کلاچ سرشی یا لغزشی (Slip Clutch)

کلاچ های سرشی ،در ماشینهای کشاورزی و آنهایی که از محور انتقال نیرو در مسیر انتقال نیرو نصب می شود.

کار آن این است که به عنوان کلاچ ایمنی عمل می کند به این صورت که اگر یک ماشین کشاورزی که پشت تراکتور وصل و ضمن اینکه از محور انتقال نیرو توان می گیرد با مانع روبرو یا گیر کند کلاچ سرشی عمل کرده و انتقال نیرو را قطع می کند تا نه به تراکتور آسیب بیند و نه به ماشین کشاورزی.



طراحی آن شامل تعدادی صفحات سایشی است که به دیسک توسط فنر فشرده می شود و میزان فشار صفحات سایشی را می توان توسط  مهره هایی که فشردگی فنر را کنترل می کند تغییر داد.

تعداد صفحات سایشی به قدرت انتقال وابسته است و برای ماشینهای بزگتر تعداد آن بیشتر است.



کلاچی که تصاویری از آن در زیر آورده شده را خودم برای تمرین برای ماشین کشاورزی مورد نظرم طراحی کردم.

برای جزئیات بیشتر بر روی عکس های زیر کلیک کنید.

دوستانی که فایل CAD  اون را لازم دارند با فرمت stp غیر پارامتریک که در CATIA و SolidWorks قابل اجراست از طریق ایمیل معاوضه می شود.

البته اگر دوستان همکاری کنند (2 یا 3 نفر) فایل رو در اختیار بقیه دوستان در سایت قرار خواهم داد.


برچسب‌ها: طرزکار, طراحی, کلاچ سرشی, Slip Clutch
نوشته شده توسط جواد ولایی در چهارشنبه بیست و سوم فروردین 1391 ساعت 1:6 AM | لينک ثابت |

طراحی دیسک برای تراکتورهای گروه 1

Design of Disk Harrow for I tractor category



دوستان تصویر زیر نمایی از دیسک که توسط خودم طراحی شده  به نمایش می گذارد.

امیدوارم این تمرین خوبی بوده باشد برای طراحی ماشینهای پیچیده تر!

به پست http://iranmechanization.blogfa.com/post-59.aspx هم سر بزنید.

برای دیدن تصویر در نمای بزرگ بر روی عکس کلیک کنید.



طراحي ديسک سبک براي تراکتورهاي گروه 1
Design of Disk Harrow for I tractor category

http://iranmechanization.persiangig.com/image/Disc%20Harrow_black%20bg.jpg


برچسب‌ها: طراحی دیسک, ماشین کشاورزی
نوشته شده توسط جواد ولایی در پنجشنبه بیست و نهم دی 1390 ساعت 2:42 PM | لينک ثابت |

تصویر برش خورده یک تراکتور (نمای قطعات داخلی تراکتور)



برای مشاهده تصویر در نما درشت بر روی عکسهای زیر کلیک کنید.

STX530 - نماي برش خورده تراکتور





STX Series Quadtrac axle cutaway - نماي برش خورده مجموعه اکسل عقب

دوستان اگر از اینجور عکسها دارید خوشحال میشم اگه برام بفرستید و تو وبلاگ قرار خواهم داد.

منبع : http://pressroom.caseih.com

نوشته شده توسط جواد ولایی در دوشنبه سیزدهم تیر 1390 ساعت 10:33 AM | لينک ثابت |

تصویر برش خورده یک کمباین جدید



برای مشاهده تصویر در نما درشت بر روی عکس زیر کلیک کنید.



Combine Cutaway view - نماي برش خورده کمباين

 Combine Cutaway view - نماي برش خورده کمباين

منبع : http://www.fendt.com

نوشته شده توسط جواد ولایی در یکشنبه پانزدهم خرداد 1390 ساعت 10:35 AM | لينک ثابت |

دانلود تصاویر  برش خورده موتور، گیربکس اتوماتیک و معمولی،توربوشارژر،دیفرانسیل و...

دوستان وبسایتی که در زیر معرفی می شود حاوی تعداد  زیادی از تصاویر برش خورده می باشد که پیشنهاد می کنم حتما مراجعه کنید.

در زیر چند نمونه از تصاویر آورده شده با کلیک روی آن، تصاویر بزرگ را ببینید. ضمنا در داخل سایت در قسمت راست با کلیک بر روی enlarge تصاویر را بزرگ ببینید.

موتور







 تورک کانورتر





دیفرانسیل







آدرس وب سایت : http://www.cutawaycreations.com/category.php



نوشته شده توسط جواد ولایی در سه شنبه نوزدهم بهمن 1389 ساعت 8:0 AM | لينک ثابت |

انیمیشن سه بعدی  طرزکار موتور دیزل ومونتاژ قطعات آن به صورت واقعی



اسکرین سیور که در زیر قرار داده شده ساختمان و طرز کار یک موتور دیزل را به صورت سه بعدی به نمایش می گذارد.

از دوستان دعوت می کنم که سعی کنند این انیمیشن جالب را دانلود کنند که می تواند به شناخت بهتر آنها از موتور دیزل کمک کند.





دوستان می توانند هم با نصب اسکرین سیور آن را مشاهده کنند و هم از فایل ویدئویی موجود در فایل زیپ در پلیر خود آنرا مشاهده کنند.

حجم فایل : 28Mb

لینک دانلود :   http://www.4shared.com/file/Sz4aeLDm/perkins_1104d_install.html



نوشته شده توسط جواد ولایی در دوشنبه سوم آبان 1389 ساعت 9:15 AM | لينک ثابت |

ربات وجین کن داخل ردیف و بین ردیف (Robocrop in-row weeder)

وجین کن یا کواتیواتور ماشینی است  از بین بردن علفهای هرز به طریق مکانیکی، در زمینهایی که به صورت ردیفی کشت شده اند.

معمولا وجین کنها یی(کولتیواتور) که مرسوم است توانایی وجین کردن بین ردیفهای کشت را دارد و توانایی وجین در داخل ردیف را ندارد. تکنولوژی که در این وجین کن ها به کار گرفته شده آن را قادر به وجین کردن در داخل ردیف را می دهد.

در تصویر زیر دستگاه را در حالت کار می بینید.







اجزای ربات وجین کن



غیر از اجزای معمول یک کولتیواتور اجزای جدید دیگری دارد که شامل:

1-      کابل برق برای تامین برق مورد نیاز

2-      دوربین، که برای هر 2 متر یک دوربین برای مشاهده نصب می شود.

3-      کامپیوتر، که اطلاعات تصویری از دوربین را تحلیل میکند و به خروجی ها دستور می دهد.

4-      روتور وجین کن که عامل وجین کردن است.

5-      سنسور های کنترل و سرعت

6-      شیلنگهای هیدرولیک

7-      سوپاپ الکتروهیدرولیک که توسط برق و کامپیوتر باز و بسته می شود.

8-      موتور هیدرولیکی که رتور وجین کن را می چرخاند.



طرزکار ربات وجین کن

حین پیشروی تراکتور متصل به دستگاه، دوربین اطلاعات تصویری 2 متر در 2 متر را می گیرد، بعد تصویر به کامپیوتر رفته کامپیوتر تصویر را اسکن می کند و فاصله گیاه کاشته شده را محاسبه می کند ، همچنین توسط سنسور سرعت و موقعیت  عامل وجین کن وارد کامپیوتر می شود، بعد از آن کامپیوتر با توجه به اطلاعات ورودی یک فرمان خروجی به سوپاپ الکتریکی که توسط برق ورودی مقدار باز یا بسته بودن آن قابل  تنظیم است داده می شود، بنابر این دبی روغن که به موتور هیدرولیکی می رود با توجه پارامترهای ورودی تغییر میکند در نتیجه در جایی که فاصله بین دو گیاه کم است روتور وجین کن با سرعت بیشتر وجین می کند تا گیاه اصلی را از بین نبرد و همچنین در جایی که فاصله دو گیاه زیاد تر است با سرعت کمتری می گردد( سعی می کند همیشه و بین دو گیاه در داخل ردیف وجین کند.)



دوستان میتوانند با مراجعه به لینک های زیر اطلاعات دقیقتری جمع آوری کنند این اطلاعات که دراختیار شما دوستان قرار داده شد فقط برداشت شخصی من از این ماشین بوده است و خواهشمند هستم که اشکالات را گوشزد کنید در قسمت نظرات وبلاگ و همچنین تکنولوژی های جدید را به ما معرفی کنید.

لینک ها:

گسترش دهنده ماشین    www.thtechnology.co.uk

شرکت سازنده ماشین   www.garford.com

فروشنده ماشین        www.solexcorp.com



  دانلود ویدئو در حال کار رباط وجین کن درون ردیف

http://www.thtechnology.co.uk/Movies%20and%20thumbs/Robocrop%20inter-row%20cultivators.wmv



نوشته شده توسط جواد ولایی در جمعه نهم مهر 1389 ساعت 3:39 PM | لينک ثابت |
وبسایت شرکت برچینکار    http://www.barchinkarco.com

با کلیک روی عکس، عکس را در اندازه ۷۶۸*۱۰۲۴ ببینید.

تراکتور يوتو برچينکار

تراکتور يوتو برچينکار



چاپر تبر مدل 72

چاپر تبر مدل 72



CM - 165 موور برچينکار مدل

CM - 165 موور برچينکار مدل



رتيواتور برچينکار مدل 40

رتيواتور برچينکار مدل 40



بيلر مربعي گالينياني برچينکار

بيلر مربعي گالينياني برچينکار



گاردان هاي کشاورزي باي پاي برچينکار

گاردان هاي کشاورزي باي پاي برچينکار



HKX-ريک خورشيدي مدل 620

HKX-ريک خورشيدي مدل 620

نوشته شده توسط جواد ولایی در سه شنبه پنجم مرداد 1389 ساعت 1:2 PM | لينک ثابت |

تصاویر و عکس های برش خورده از بسته بند استوانه ای و علوفه خرد کن و ...

دوستان می توانید با مراجعه به لینک زیر تصاور برش خورده از بسته بند استوانه ای و علوفه خرد کن و ... را مشاهده و مورد تحلیل قرار دهید.

لینک : Pictures









نوشته شده توسط جواد ولایی در جمعه هجدهم تیر 1389 ساعت 10:20 PM | لينک ثابت |


 کمباین ایرانی1200در1600پیکسل                                           کمباین 1200در1600 پیکسل



فوریج هاروستر 1200در1600 پیکسل                                         بیلر 1600در1200 پیکسل

نوشته شده توسط جواد ولایی در پنجشنبه بیست و چهارم مرداد 1387 ساعت 7:51 AM | لينک ثابت |
